吉林省擎軒科技有限公司

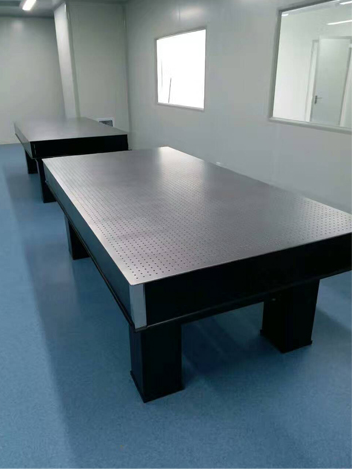

1；平臺規格型號

QXFOT-15-10-08

2；外形尺寸

1500x1000x800

3；應用范圍

光學隔振平臺廣泛應用于光學，電子，精密機械制造，冶金，航天，航空，航海，精密化工和無損檢測等領域，以及其他機械行業的精密試驗儀器，設備振動隔離的關鍵裝置中。

4；臺面結構

臺面結構為上下面板、隔離杯和蜂窩狀芯板

5；隔離杯

每個孔下面都有一個隔離杯。作用：防止細小零部件掉到蜂窩芯里面，同時也保證臺面干凈，防粉塵，防水，防油。

6；上面板

面板：采用5~6mm厚的430高導磁不銹鋼，采用精密磨削工藝，經密迪紋亞光處理

7；蜂窩芯板

內部蜂窩狀芯板采用的是不銹鋼、鋁板，鍍鋅板等防腐材料，內芯密度為250kg/m3；采用國內最新的粘接工藝，顛覆了傳統的焊接工藝，無焊接應力；質量輕，強度高，穩定性好。

8；下面板

4~6mm厚碳鋼，內部做防銹漆，表面噴黑塑處理

9；側板

內層碳鋼板，外層為黑色皮革，美觀實用，四角用不銹鋼板包角

10；平面度

0.05mm\600mmX600

11；表面粗糙度

表面粗糙度為1.6μm

12；隔振材料

國標（GB\T20029-2005）規定的阻尼隔振墊

13；固有頻率

<6~10Hz，同負載和實際使用情況相關

14；支架

阻尼隔振支架采用碳鋼制作，四支撐表面噴黑色工藝烤漆，配有調節軸承，方便調節平臺水平，調節范圍上下可調25mm（200mmX200mm軸承支架）

15；臺面孔距/孔徑

孔距；25mmX25mm 孔徑；M6國標公制螺紋

16；臺面厚度/重量

200mm厚度臺面     臺面重量225公斤

17；平臺負載

1500KG
