與傳統的固體激光器使用晶體棒作為激光介質不同，光纖激光器的激光介質是摻鐿雙包層光纖，并被高功率多模激光二極管所泵浦,具有長壽命、穩定性高、免維護、體積小、節能等優點。
TC-YLP系列光纖激光打標機使用特點：
1）光束質量極好，適用于精密、精細打標
TC-YLP系列光纖激光打標機光束質量比傳統的閃光燈泵浦和半導體泵浦固體激光打標機好得多，為基模（TEM00）輸出，發散角很小。尤其適用于要求高的精密、精細打標。
2）體積小巧、搬運方便、實現便攜化
TC-YLP系列光纖激光打標機的重量和占地面積分別是閃光燈泵浦固體激光打標機的1/10和1/4，節省空間，便于搬運。能適應加工地點經常變換的要求，實現產品的便攜化。
3）激光輸出功率穩定、設備可靠性高
? 能量波動低于2%，確保激光打標質量的穩定；平均無故障使用時間可達10萬小時以上，分別是閃光燈泵浦和半導體泵浦固體激光打標機的200倍和15倍。
4）效率高、能耗低、節省使用成本
? 電光轉換效率為30%，設備功率僅200~500W，是閃光燈泵浦固體激光打標機的1/10，長期使用可為用戶節省大量的能耗支出。
5）自主知識產權的操作軟件，操作簡便、功能強大
? 可以標刻矢量式圖形、文字、條形碼、二維碼等，可升級實現在線打標，自動打標日期、班次、批號、序列號，支持PLT、DXF、BMP\\AI等文件格式，直接使用SHX、TTF字庫。
一、 設備組成及配置介紹
SL-F10/20型光纖激光打標機主要由五部分組成，即：光纖激光器、光路及振鏡掃描系統、主控電源部分、計算機控制系統及機架工作臺。
1、 設備主要配置
|
名稱 |
產 地 |
備注 |
|
激光器 |
德國/美國 |
美相干/英國 長壽命、高可靠性、光束質量好 |
|
振鏡頭 |
高速振鏡頭 |
高速數字振鏡系統，打標更精細、更快捷、可靠性高 |
|
F-θ透鏡 |
國產/進口 |
高品質光學器件 |
|
打標軟件 |
專用打標軟件中文版 |
CDR SMLT專業激光打標軟件；功能強大，操作簡單方便，Autocad，Coreldraw，Photoshop等軟件格式可兼容。 |
|
控制計算機 |
中國 |
工業控制計算機，處理器頻率3.0G以上、內存≥2G、硬盤≥500GB、19’液晶顯示器、通訊接口USB×2、COM×1、LDT×1、LAN×1，中文WINDOWS操作系統； |
2、 光纖激光器
光纖激光器一體化整體結構，無光學污染、無功率的耦合損失，結構小巧緊湊，空氣冷卻，具有其他激光器不具備的高效率和可靠性。
? 優秀的光束質量
由于光纖激光器的激光介質是摻鐿雙包層光纖，諧振腔長，因此光束質量非常好，M2值為1.1，輸出光斑直徑可以達到10微米。
優秀的光束質量確保光纖激光打標機在多種材料上令人滿意的打標效果，包括：金屬、陶瓷、PCB電路板、有鍍層的塑膠和玻璃等。
? 激光器使用壽命長
TC-YLP系列光纖激光打標機使用1064nm激光二極管作為泵浦源，其平均工作時間達10萬小時。
? 體積小巧、適用于惡劣環境
由于光纖具有極好的柔繞性，激光器設計得相當小巧靈活、結構緊湊、體積小。光纖的表面積/體積比高，散熱效果好，無需龐大的水冷系統，只需簡單的風冷即可，可在惡劣的環境下工作，如在高沖擊、高震動、高溫度、有灰塵的條件下正常運轉。
? 免維護操作
光纖激光器無需進行任何維護（不包括調整或清潔鏡片）。
3、 光路及振鏡掃描系統
光學系統：1064nm基于振鏡的高精度反射、聚光系統。
激光校正：選用紅色可見激光準直系統指示光軸位置，指示光與激光同軸，在加工時可達到尋跡指示的功能，并及時進行精確對位。
振鏡是使激光按照預定軌跡運行的執行機構，它主要由高精度伺服電機、電機驅動板、反射鏡、F-θ透鏡及直流供給電源組成。
4、 計算機控制系統
計算機配置處理器頻率3.0G以上、內存≥2G、硬盤≥500GB、19’液晶顯示器、通訊接口USB×2、COM×1、LDT×1、LAN×1，中文WINDOWS操作系統。
· ? 控制系統及板卡
四路數字信號輸入、兩路數字信號輸出，用于外部的輔助設備以及各種報警信號的連接。
· ? 專用打標軟件
打標軟件是WINDOWS界面，全中文操作系統，兼容PHOTOSHOP，CORELDRAW，AUTOCAD等多種繪圖軟件；能夠實現中英文文字、時間日期、條形碼、序列號等的標記，輸出中英文、圖形、各類條形碼、二維碼等。字庫功能齊全，高達200種字體，可以自定義單線字體，創建專有的單線字庫。
可選配：轉軸打標——方便易用，效果良好；雙軸拼圖打標——多種方式補償機械缺憾。
功能強大：打標軟件在WINDOWS XP下運行，采用標準工業控制卡對激光器和掃描頭的數據傳輸，標記速度較傳統方式提高近一倍；
界面友好：打標軟件允許個性化的WINDOWS用戶界面設定，因此軟件可適應用戶個性化使用要求。多語言支持，輕松本地化。
二、 技術參數表
|
技術指標 |
TC-YLP |
TC-YLP |
|
|
激光器參數 |
激光器 |
光纖激光器 |
|
|
激光波長 |
1064nm |
||
|
平均輸出功率 |
10W |
20W |
|
|
調制頻率范圍 |
20kHz~80kHz |
||
|
振鏡參數 |
最大速度 |
7000mm/s |
|
|
分辨率 |
0.001mm |
||
|
重復定位精度 |
0.003mm |
||
|
光學輸出特性 |
打標范圍 |
F=160mm，范圍110×110mm（標配） F=254mm，范圍175×175mm（選配） |
F=210mm，范圍145X145mm（標配） F=330mm，范圍220×220mm（選配） |
|
最小線寬 |
0.01mm |
0.01mm |
|
|
最小字符高度 |
0.2mm |
0.2mm |
|
|
冷卻系統 |
冷卻方式 |
風冷 |
風冷 |
|
系統屬性 |
激光器供電 |
0.5KW/AC220V/50Hz |
1KW/AC220V/50Hz |
|
激光器升降行程 |
600mm（桌面式） |
||
|
飛動傳輸帶 |
客戶根據實際應用自行選配 |
||
|
環境要求 |
0~35°C，濕度≤90% |
||

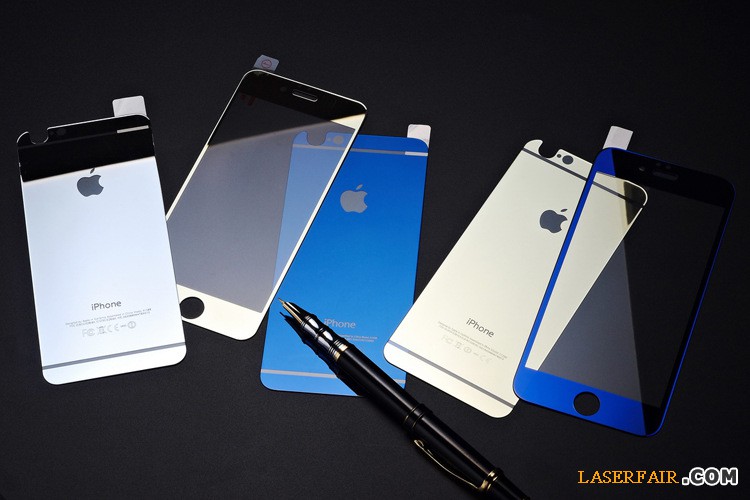

【部分樣機及打標效果圖】
售前服務
1．免費為客戶打樣，協助客戶攻克工藝難關。
2．免費為客戶提供技術咨詢服務，確保客戶所選設備能真正滿足其需要。
售后服務
1．免費上門為客戶進行新機安裝和調試。
2．免費為客戶進行技術操作培訓，機器保養培訓。
3．免費提供一年設備維修，終身維護。
4．免費為客戶軟件升級，在線下載服務。
5．免費派工程師不定期上門檢測，為客戶解答疑問和指導工作。
本公司所有機型均保修一年，終身維護！歡迎來電咨詢到廠參觀！
