一、系統概述

　　在電廠控制系統中DCS占有巨大的市場份額,但隨著客戶對控制系統的要求越來越高，DCS的不足逐漸暴露出來.由于DCS系統的封閉性，導致部分過程控制無法分離,并使操作人員無法實現對數據的實時監控.為了滿足客戶的需求,我公司通過工控機和組態軟件的形式，連接上LED大屏幕的顯示終端，實現了對重要參數的實時監控,保證了生產的安全可靠.隨著應用的廣泛推廣,該系統已經得到客戶的認可.

二、解決方案

1） 采集由DCS系統提供的模擬量信號,通過組態軟件的數據處理將模擬量轉換成可以顯示的數字量信號,通過MCGS組態軟件實現對數據的實時顯示和存盤.

2） 通過聯想天工工控機內的同步工業PCI顯卡,實時的把信號傳輸到LED大屏幕上,還可以實現實時時鐘的顯示和校對.

3） 通過使用MCGS組態軟件可以使畫面效果更美觀,組態更靈活.

三、系統評價
　　聯想天工工業級計算機的可靠安全運行得到了客戶的肯定.聯想天工的一鍵恢復功能,作為工控界的唯一擁有此功能的產品，在現場的使用中充分發揮了它的優點,在系統出現故障后無需現場服務，只需要按一下系統恢復鍵就可實現系統的自動恢復.此功能為客戶節省了大量的現場服務的人員和財力的支出.在全國范圍的電力系統中已得到廣泛的應用,并得到客戶的一致好評.

四、系統配置
1） 工控機配置:INTER P4 2.4G/256MDDR/80G硬盤/天工845GV/L工業主板/IPC-610H 4U 標準工業上架機箱（或IPC-1200A 小機箱）/250WATX或50WAT工業電源.

2） 研華工業數據采集卡.

3） 時時同步工業PCI顯卡.

4） LED電子大屏幕,尺寸可根據客戶要求定做.

5） 昆侖通態MCGS組態軟件通用版。

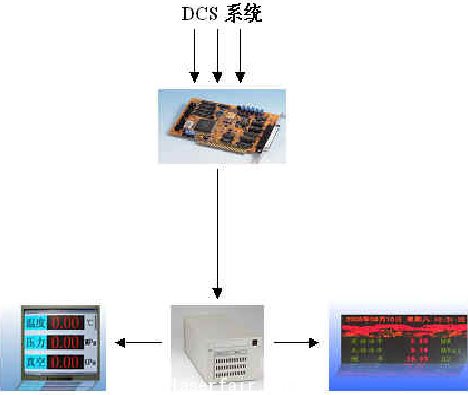

五、系統框圖
