    基于DSP的視頻數字采集系統

    星之球激光 來源:與非網2011-12-30 我要評論(0 )

    0 引言 數字圖象處理技術在電子通信與信息處理領域得到了廣泛的應用,設計一種功能靈活、使用方便、便于嵌入到系統中的視頻信號采集電路具有重要的實用意義。 在研究基...

    0 引言

      數字圖象處理技術在電子通信與信息處理領域得到了廣泛的應用,設計一種功能靈活、使用方便、便于嵌入到系統中的視頻信號采集電路具有重要的實用意義。

      在研究基于DSP的視頻監控系統時,考慮到高速實時處理及實用化兩方面的具體要求,需要開發一種具有高速、高集成度等特點的視頻圖象信號采集系統,為此系統采用專用視頻解碼芯片和復雜可編程邏輯器件(CPLD)構成前端圖象采集部分。設計上采用專用視頻解碼芯片,以CPLD器件作為控制單元和外圍接口,以FIFO為緩存結構,能夠有效地實現視頻信號的采集與讀取的高速并行,具有整體電路簡單、可靠性高、集成度高、接口方便等優點,無需更改硬件電路,就可以應用于各種視頻信號處理系統中。使得原來非常復雜的電路設計得到了極大的簡化,并且使原來純硬件的設計,變成軟件和硬件的混合設計,使整個系統的設計增加柔韌性。

      1 系統硬件平臺結構

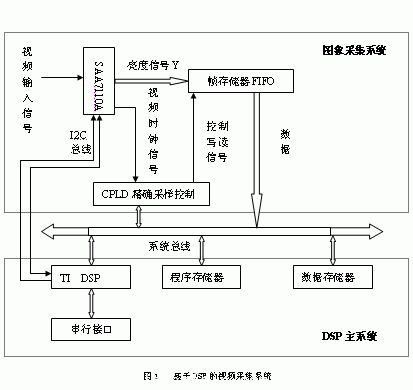

      系統平臺硬件結構如圖1所示。整個系統分為兩部分,分別是圖象采集系統和基于DSP主系統。前者是一個基于SAA7110A/SAA7110視頻解碼芯片,由復雜可編程邏輯芯片CPLD實現精確采樣的高速視頻采集系統;后者是通用數字信號處理系統,它主要包括:64K WORD程序存儲器、64K WORD數據存儲器、DSP、時鐘產生電路、串行接口及相應的電平轉換電路等。

      系統的工作流程是,首先由圖象采集系統按QCIF格式精確采集指定區域的視頻圖象數據,暫存于幀存儲器FIFO中;由DSP將暫存于FIFO中的數據讀入DSP的數據存儲器中,與原先的幾幀圖象數據一起進行基于H.263的視頻數據壓縮;然后由DSP將壓縮后的視頻數據平滑地從串行接口輸出,由普通MODEM或ADSL MODEM傳送到遠端的監控中心,監控中心的PC機收到數據后進行相應的解碼,并將還原后的視頻圖象進行顯示或進行基于WEB的廣播。

      2 視頻信號采集系統

      2.1 視頻信號采集系統的基本特性

      一般的視頻信號采集系統一般由視頻信號經箝位放大、同步信號分離、亮度/色度信號分離和A/D變換等部分組成,采樣數據按照一定的時序和總線要求,輸出到數據總線上,從而完成視頻信號的解碼,圖中的存儲器作為幀采樣緩沖存儲器,可以適應不同總線、輸出格式和時序要求的總線接口。

      視頻信號采集系統是高速數據采集系統的一個特例。過去的視頻信號采集系統采用小規模數字和模擬器件,來實現高速運算放大、同步信號分離、亮度/色度信號分離、高速A/D變換、鎖相環、時序邏輯控制等電路的功能。但由于系統的采樣頻率和工作時鐘高達數十兆赫茲,且器件集成度低,布線復雜,級間和器件間耦合干擾大,因此開發和調試都十分困難;另一方面,為達到精確采樣的目的,采樣時鐘需要和輸人的視頻信號構成同步關系,因而,利用分離出來的同步信號和系統采樣時鐘進行鎖相,產生精確同步的采樣時鐘,成為設計和調試過程中的另一個難點。同時,通過實現亮度、色度、對比度、視頻前級放大增益的可編程控制,達到視頻信號采集的智能化,又是以往系統難以完成的。關于這一點,在系統初期開發過程中已有深切體會[1]。

      基于以上考慮,本系統采用了SAA7110A作為視頻監控系統的輸入前端視頻采樣處理器。

      2.2 視頻圖象采集系統設計

      SAA7110/SAA7110A是高集成度、功能完善的大規模視頻解碼集成電路[2]。它采用PLCC68封裝,內部集成了視頻信號采樣所需的2個8bit模/數轉換器,時鐘產生電路和亮度、對比度、飽和度控制等外圍電路,用它來替代原來的分立電路,極大地減小系統設計的工作量,并通過內置的大量功能電路和控制寄存器來實現功能的靈活配置。SAA7110/SAA7110A可應用的范圍包括桌面視頻、多媒體、數字電視機、圖象處理、可視電話、視頻圖象采集系統等領域。

      SAA7110/SAA7110A的控制總線接口為I2C總線。SAA7110/SAA7110A作為I2C總線的從器件,根據SA管腳的電平,器件的讀寫地址可以分別設置為9CH/9DH(W/R,SA=0)或9DH/9FH(W/R,SA=1)。其內部共計47個寄存器,分別控制解碼器(00H~19H)和視頻接口(20H~34H)。通過I2C總線讀、寫片內的上述寄存器,可以完成輸入通道選擇、電平箝位和增益控制、亮度、色度和飽和度控制等功能。

      但是,有一個問題必須解決,那就是DSP芯片沒有內置I2C總線接口,為此,本系統提出并采用了對DSP芯片的兩個可編程I/O引腳進行軟件仿真來實現I2C總線控制的方法。由于受C2000程序存儲空間最大僅有64KB的限制,為了減小I2C總線控制仿真軟件的規模,仿真軟件全部用匯編語言完成,因而給本系統的設計帶來了相當的難度和工作量
