首頁 > 產品族譜 > 大幅面2mx6m雙平臺全封閉外罩光纖激光切割機

大幅面2mx6m雙平臺全封閉外罩光纖激光切割機

點擊圖片查看原圖

產品：	瀏覽次數：1593大幅面2mx6m雙平臺全封閉外罩光纖激光切割機
品牌：	唯拓激光
切割鈑金：	金屬、不銹鋼、碳鋼、鋁板、銅板
加工幅面：	2000mmx4000mm/2000mmx6000mm
工作臺結構：	交換工作臺
單價：	530000.00元/臺
最小起訂量：	1 臺
供貨總量：	50 臺
發貨期限：	自買家付款之日起 30 天內發貨
有效期至：	長期有效
最后更新：	2015-08-24 11:16

詳細信息

【金運激光】中國激光切割機廠家排名前三，全球知名品牌！

以上價格不實，光纖激光金屬切割機價格實際價格請來電溝通具體配置再核算

設備圖紙布局圖 undefined

鐵花激光切割機

產品信息

產品名稱：高速超大幅面全封閉交換式光纖激光切割機

型號：XJGC 200600 JH

激光器類型：光纖激光器

驅動方式：齒輪齒條

加工幅面：2000mmx6000mm

控制系統：PMAC伺服全閉環控制

電源要求：三相

占地面積：16mx5m

激光功率（標配/選配）：2000W/1000W-3000W

工作臺結構：交換工作臺

產品特點PRODUCT FEATURES

標配2000W光纖激光器，選配1000W-3000W的光纖激光器，運行和維護成本低。
包圍式設計，符合歐洲CE標準，加工安全可靠，配置交換式工作臺，上下料方便快捷，進一步提高生產效率。
針對高速運動要求，設計和制造加強焊接型床身，兩次實效處理，確保床體長期運行的精度和穩定性。
標配三氣源雙壓氣路控制系統（高壓空氣、氮?dú)狻⒀鯕猓瑵M足客戶對各種材料的加工需求，操作簡單，成本更低。
標配金屬專業自動排版軟件（含材料管理、加工工藝優化等功能），提供工藝參數庫，讓操作者更簡單，管理更容易。
優化的光學鏡片，特殊設計的噴嘴和傳感器技術，使切割更流暢，更穩定。可選配2000mm x 4000mm 、2000mm x 6000mm工作臺。

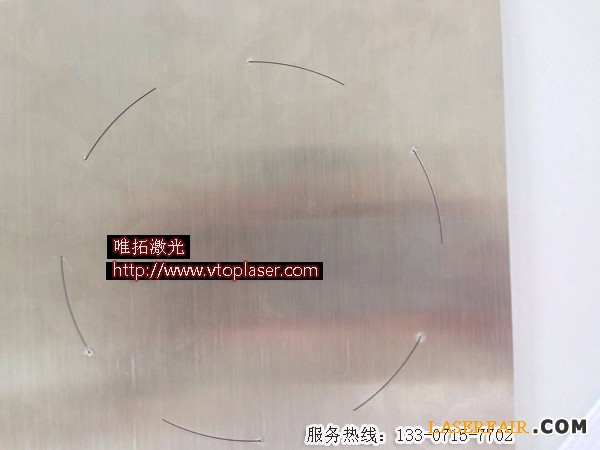

2k瓦在3mm不銹鋼板上劃線，測試精度向下指示箭頭

2千瓦劃線3mm不銹鋼，切縫達到0.18mm
2千瓦光纖測試3mm不銹鋼劃線效果

QQ圖片20150615170118

一千瓦金運光纖激光切割機切割3mm鋁板樣品

20150612_112801

一千瓦金運光纖激光切割機切割2.5mm紫銅板樣品

IMG_20150703_103539

一千瓦金運光纖激光切割機切割6mm碳鋼樣品

undefined

一千瓦金運光纖激光切割機切割切割3mm不銹鋼樣品

1千瓦光纖激光切割機技術優勢
向下指示箭頭

優質配件1

唯拓金屬激光切割機所用配件都是采用IPG、相干、力樂士、安川、PMAC、LASERMECH、PRECITEC、美國IV、FESTO等高端品牌產品。

QQ圖片20150606160745_副本

德國普雷斯特切割頭

undefined

兩種激光器可供選擇：美國1千瓦相干激光器

美國IPG光纖1000瓦激光器

金運唯拓激光武漢金運激光股份有限公司是一家專業致力于為全球用戶提供中小功率激光加工解決方案的上市企業（股票代碼：300220）。經過多年的高速發展，金運激光已成長為中國極具領導力和全球知名的激光設備制造商，是中國激光領域切割、雕刻、焊接設備的大型

專業生產激光設備的廠家向下指示箭頭

生產車間向下指示箭頭

產品實拍圖向下指示箭頭

薄板切割


厚板切割

XJGC 200600 JH 交換工作臺主要技術參數
設備總體參數
占地面積	約16m*5m含冷水機和激光器	工作臺幅面	2000mm*6000mm
工作臺操作高度	950	噪音	<65 Db（不含抽風機）
供電電源要求	AC380V±5%	總功率	16KW(不含抽風)
環境要求	溫度使用范圍：10-35°C濕度范圍：40-85% 海拔1000米以下，使用環境中無易燃、易爆、強磁、強震
激光器主要參數
激光器類型	光纖激光器	激光器工作方式	連續/調制
激光功率	2KW/1KW-3KW	光斑模式	多模
激光波長	1070nm
設備運動系統參數
重復定位精度	0.04mm/m	工作臺交換時間	30S/次
空程速度	0-700mm/s	空程加速度	0-4000mm/s^2
加工速度	0-350mm/s	加工加速度	0-2000mm/s^2
驅動系統	伺服電機（Y軸雙驅閉環）	傳動系統	精密滾珠絲桿傳動
運控系統	PMAC運控系統（獨有配置）	激光切割頭	電容式隨動對焦
輔助系統
冷卻系統	激光機專用雙溫雙泵帶凈化系統冷水機（獨有配置）	潤滑系統	電動潤滑
輔助氣體系統	三氣源雙壓氣路（獨有配置）	激光切割頭	電容式隨動對焦
電路及防護系統	獨立操作臺
軟件系統
軟件	金運專用切割軟件金屬排版軟件	支持格式	AI 、BMP 、PLT 、DXF 、DST等

全球100多個國家客戶

美國FDA認證歐洲CE認證

全球100多個國家都在使用我們的激光設備。公司產品已獲得國家專利160多項，軟件著作權20余項，全系列產品均通過了歐洲CE認證、美國FDA認證等。

摩洛哥客戶

保修與服務

QQ截圖20150122144409

QQ截圖20150305143824

一、激光設備在運抵工廠之后客戶做好電源、地基準備并將設備就位后即可通知金運公司派交付工程師到現場進行檢驗安裝調試。

二、在安裝調試前，由客戶和金運公司人員共同開箱，按合同數量及裝箱單清點隨機附件和技術文件，并及時簽錄。

三、金運公司調試人員自備安裝調試所需專用工具及檢具，其他通用工具及量具由客戶協助提供。

四、金運公司交付工程師將在設備安裝調試現場對客戶進行全面的系統、操作、維修培訓。

培訓內容包括：

激光安全防護常識；

激光器的基本原理；

設備系統構成；

隨機軟件操作；

設備操作及注意事項；

設備日常維護、激光器調整及備件更換操作技能；

培訓時間為7個工作日。

五、設備驗收依據：

武漢唯拓光纖激光工程有限公司的總公司武漢金運激光股份有限公司已通過ISO9001國際質量管理體系認證，所有產品的設計、生產和服務均符合質量保證體系的要求。

對非標設備和生產線本公司無專門的標準進行檢驗，但出廠產品必須符合（或部分符合）以下國家標準的要求：

GB10320 激光設備和設施的電氣安全；

GB7247.1 激光產品的安全設備分類、要求和用戶指南；

GB/T15301 氣體激光器總規范；

GB/T15490 固體激光器總規范；

GB/T13863 激光功率測試方法；

GB/T13864 激光功率穩定度測試方法；

GB/T17421.2 機床檢驗通則數控軸線定位精度和重復定位精度的確定。

對上述標準的符合性及其他技術參數的驗證由于需要設備和儀器才能完成，因此須在金運公司內部進行。客戶可在雙方約定的時間內到武漢金運激光股份有限公司所在地按各項技術指標對設備進行預驗收。設備在買方所在地安裝調試完畢后，雙方按合同約定的標準或預驗收標準對設備可行性、穩定性、可靠性進行最終驗收。終驗收指標達到后買賣雙方簽章驗收?qǐng)?bào)告后既完成設備驗收程序。

客戶對設備提出特殊要求的，應以合同條款或技術協議文件的形式明確要求，這些要求可作為預驗收或終驗收的條款進行驗收。
