西安鐳澤電子科技有限公司











產品說明書



（BOT785-3W）

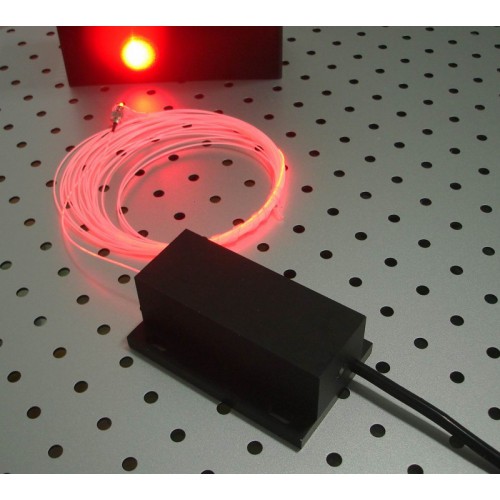

 BOT785-3W型光纖激光器是我公司研發推出的系列多模光纖激光器，光纖輸出配帶有準直聚焦鏡。該激光器具有較高的光束質量、較高的電－光效率、穩定性高、體積小、免維護、易操作等優點，適用于醫療設備、檢測設備、光電材料研究所、高校等科研單位。



主要技術特點







·    輸出功率0—3000mW（最大）連續可調



·     連續輸出方式



·     波長 780±10nm



·     電、光、控制高度集成，插電出光



·     高穩定性，滿負荷時輸出功率波動<5%

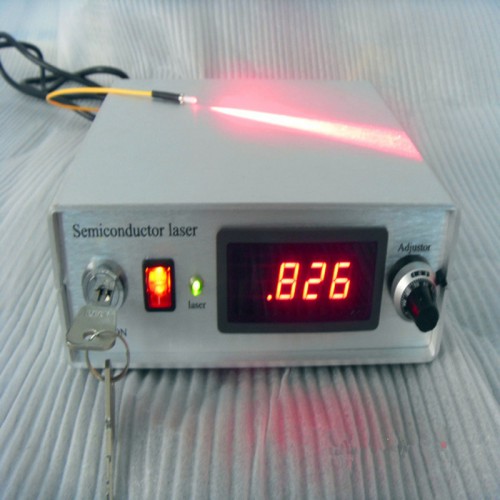

·     具備三位半LED顯示功能



·     激光準直輸出，聚焦點可調節



·     易操作、免維護







主要技術參數



型號	BOT785-3W	單位
中心波長	785	nm
譜線寬度	<5	nm
輸出功率	0—3000	mW
工作模式	CW
光束直徑	≥1	mm
工作電壓	220	VAC
總功耗	0-14	W
冷卻方式	風冷
功率穩定性	<5	%
輸出光纖長度	1	m
尺寸		mm3
重量	3.5	kg











 注意事項：



1.使用前檢查激光器外觀是否有異常



2.檢查電位器是否處在低功率狀態，小功率啟動性能可靠安全



3.此激光器為AC220V供電，使用前檢查電源是否正常



4.光纖在保存和使用中不能有直折現象，且光纖不能承受大力拉扯，使用中請當心光纖在對接中請關閉電源對接接口避免回光燒壞光纖



5.本激光器功率為可調節功率激光器，使用調節電阻時請輕緩平滑移動，請勿忽高勿低，易造成損壞。調節時請觀測電流，正常連續使用時,電位器正時針調節為高功率輸出，反之為低功率輸出，調不動既為最大或是最小值。



開機前檢查所配電源標號是否一致。











附件；



1.電源線1條



2.準直聚焦鏡頭1組



3.信號線一條
